Проектирование структурированных кабельных систем
С нами выгодно
производитель СКС
Подберем оптимальную СКС по стоимости оборудования от топовых до самых доступных решений
проекта без доплат
Вносим изменения
в проект без дополнительной
оплаты, если это не полная переделка проекта
сроков и бюджета
Мы соблюдаем сроки проектирования и не увеличиваем стоимость проекта доп. соглашениями. Полная цена в договоре, всегда
Что мы
предлагаем
Проект структурированной кабельной системы необходим для средних и больших объектов от 200 портов
Почему мы
В компании действует проектно-сметный отдел в составе ГИПа, двух инженеров-проектировщиков и инженера-сметчика. Мы активно участвуем в тендерных торгах на разработку ПСД для нужд г. Москвы и субъектов РФ.
наших сотрудников имеют профильное образование
имеет профессиональную специализацию
Для крупных проектов применяем BIM-проектирование
Этапы проектирования СКС
Структурированные кабельные системы являются неотъемлемой частью инженерной инфраструктуры здания и основой информационных систем организации. Проектирование начинается с разработки технического задания
Техническое задание на проектирование СКС
В техническом задании описываются категория СКС, количество и размещение рабочих мест, розеточных модулей телекоммуникационных розеток, места размещения этажных кроссовых и серверных.
На этом этапе необходимо сформировать требования к проектируемой системе
Проектирование структуры СКС
На стадии П мы выполняем эскизное проектирование системы, определяемся с общей структурой, выбираем расположением кроссовых и серверных, производим сегментирование адресного пространства СКС
Проектирование горизонтальной подсистемы СКС
Горизонтальная подсистема включает в себя кабельные линии и кабеленесущие системы этажа. Кабеленесущие системы бывают из перфорированных или проволочных оцинкованных лотков, пластиковых кабель-каналов. Производим расчет емкости монтажных конструктивов - лотков, коробов и других кабельных трасс. Емкость лотков не должна превышать 40% объема лотка в свету.
Проектирование вертикальной подсистемы СКС
Вертикальная подсистема СКС подразумевает соединение этажных кроссовых и серверных между собой.
Соединение как правило выполняется одномодовыми или многомодовыми оптическими кабелями.
Проводиться согласования расположения кроссовых помещений, мест устройства межэтажных кабельных проходок.
Проектирование подсистемы рабочего места
Включает в себя формирование плана размещения розеток, конфигурация розеток на рабочих местах, выбор количества и длин аппаратных шнуров.

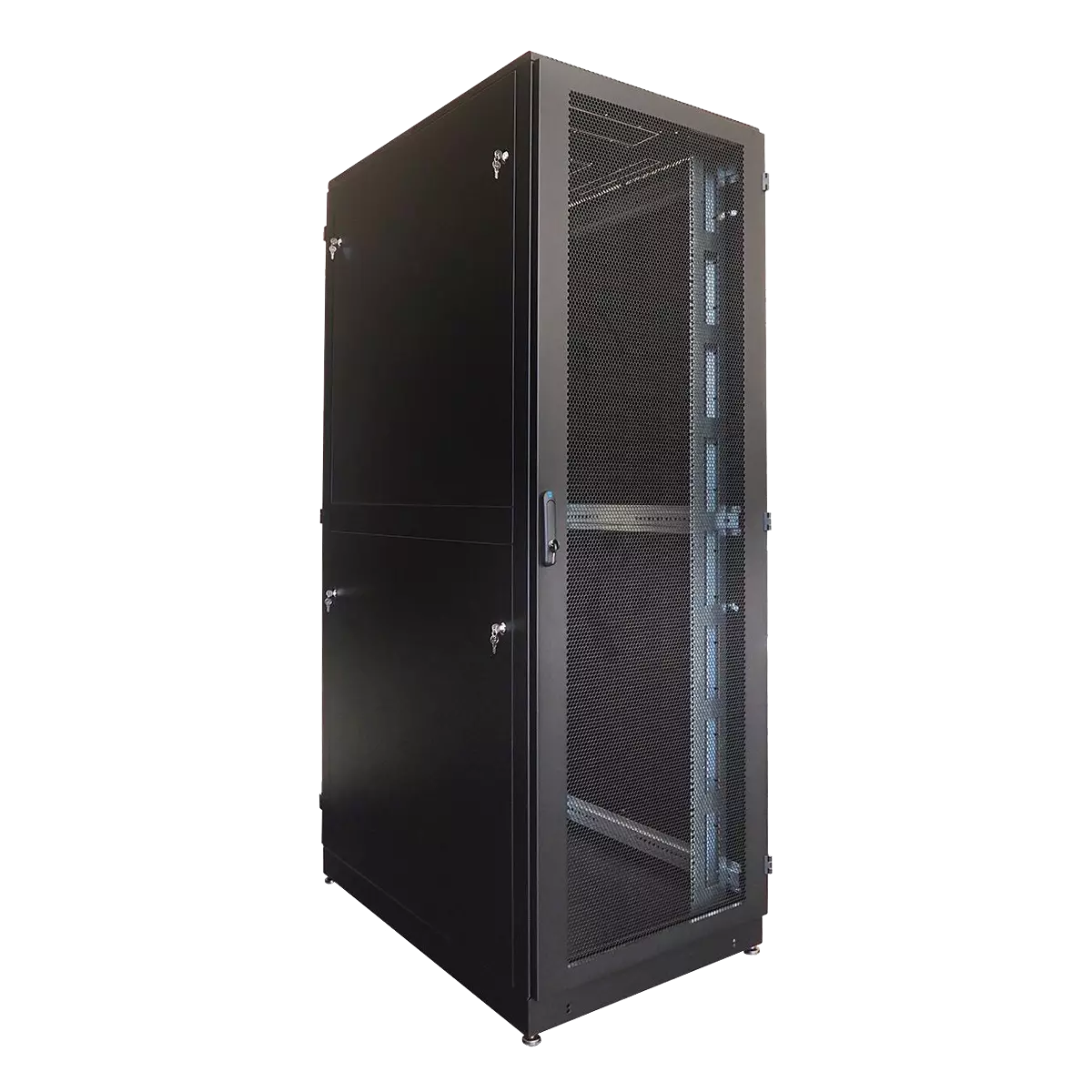

На этом же этапе проектируются помещения кроссовых и серверных, производиться расчет параметров технических помещений и их геометрических размеров.
Что вы получаете
в итоге
ГОСТ Р 53246-2008 на бумажном носителе, в двух экземплярах и в электронном виде в формате dwg
Реализованные проекты
Стоимость проектных работ
Ответы на вопросы
Проект СКС — это «дорожная карта» вашей ИТ-инфраструктуры. Без него невозможно гарантировать отсутствие наводок, правильное распределение нагрузки и логику администрирования. Проектирование позволяет точно рассчитать длину трасс, количество портов и подобрать оборудование так, чтобы сеть работала без сбоев 15–25 лет.
Да, это обязательное требование современных стандартов. При проектировании мы закладываем резерв по емкости кабельных каналов и портам в патч-панелях (обычно 15–20%). Это позволяет добавлять новые рабочие места без демонтажа отделки и серьезных вложений в инфраструктуру.
Выбор зависит от задач:
-
Cat 5e: Оптимально для большинства офисов (до 1 Гбит/с).
-
Cat 6/6A: Необходимы для работы с тяжелым контентом, видео 4K и в серверных (до 10 Гбит/с). Мы помогаем выбрать категорию, исходя из ваших бизнес-процессов и бюджета.
Да, мы выполняем радиопланирование, рассчитываем точки установки роутеров и зон покрытия, чтобы обеспечить «бесшовный» роуминг на всей территории объекта. Питание точек доступа закладывается через PoE (Power over Ethernet) в общем проекте СКС.
Безусловно. В состав документации входят планы расположения розеток и шкафов, схемы кабельных соединений, журналы соединений и спецификация. Эта документация необходима для дальнейшей эксплуатации и системного администрирования сети.
Как заказать услугу
Получить консультацию эксперта и заказать услуги по установке пожарной сигнализации в Москве по телефону
+7 (499) 110-82-08 Предварительно подготовьте планировки вашегообъекта и его минимальное описание:
- Площадь и этажность здания;
- Функциональное назначение здания;
- Тип и количество инженерных систем (системы вентиляции)
Если этих данных будет недостаточно, то к вам выедет инженер и проведет детальное обследование здания.
